氣液增壓缸的正常工作少不了氣動系統來參與它的工作，那么大家對氣動系統有多少了解？它是由哪些零件組成？東莞玖容作為十大增壓缸品牌，有責任為大家詳細講解！

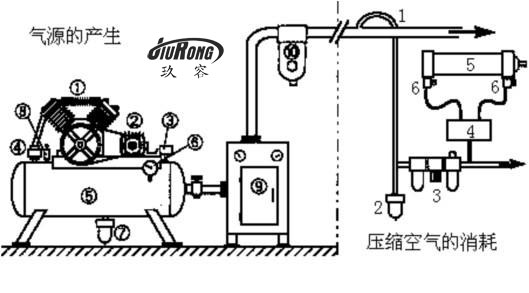

氣動系統組成的氣動回路是為了驅動用于各種不同目的的機械裝置,下面由東莞玖容增壓缸廠家官網小編就為大家來分享一下氣液增壓缸一個完整的氣動系統都有哪些部分組成：（如下圖所示為氣液增壓缸完整氣動系統的基本結構與組成部分草繪示意圖）
圖中左邊序號分別代表： 圖中右邊序號分別代表：
1、空壓機:氣動系統的動力源 1、壓縮空氣的分支輸出氣管
2、空壓機的電動機 2、自動排水器
3、壓力開關 3、空氣排水三聯件：進一步過濾除雜，進行使用端壓力調節，給油潤滑
4、單向閥 4、方向控制閥:對壓縮空氣進行方向控制
5、空壓機儲氣罐:穩壓，儲能 5、氣液增壓缸
6、壓力表 6、電磁閥
7、自動排水器
8、空氣安全閥
9、空氣干燥機:除去壓縮空氣中的水
10、氣管主管道過濾器:過濾壓縮空氣中的雜質
從上圖中大家可以清楚的看到，氣液增壓缸動力的產生到使用的整個過程，這就是所謂的氣動系統。如果有不明白的地方，朋友們也可以隨時致電臺灣(東莞)玖容進行詳細咨詢,技術熱線：400-833-2669
